Her türlü yapı, tesis ve binalarda yangınların en aza indirgenmesi, can ve mal kayıplarının yaşanmasını önlemeye yönelik birtakım önlemler almakta zorunluyuz. Bunların başında elektronik uyarı sistemleri geliyor. Günümüz, yüksek güvenlik standartlarının doğurduğu ihtiyaçları modern teknoloji ile birleştirerek Bina Teknolojileri kavramını ortaya koydu.

Siemens CERBERUS Yangın Algılama Sistemleri, kurulum kolaylığı ve anlaşılır ara yüzü ile en karmaşık ve en kapsamlı güvenlik standartları için dahi kullanıcı dostu olarak iş birliği sağlıyor. Diğer markalara göre loop metrajlarının uzunluğu ve adresli ekipmanların çektiği akım oldukça düşük olduğu için esnek dizayn imkanı sunar.

Öncelikle Siemens CERBERUS Yangın Algılama Sistemleri’nin başlıca özelliklerini inceleyelim.

Bir panel 28 loop 1512 adrese kadar genişletilebilir.
DMS (danger management system) yazılımı ile 32, yazılım olmadan 64 panel grubu network edilebilir.
SAFELINK/CWEB ile her iki panel arası 1km’ye kadar network edilebilir.

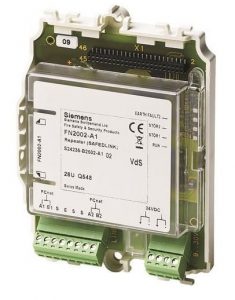

1km’den fazla ve fiber kablolama imkanı olmadığında, FN2002-A1 modülü çözüm olabilir. İki panel arasına eklendiğinde 1km. olan metrajı 2km’ye çıkararak kablolama maliyetinde avantaj sağlar.
Bir yangın çevrimi 3000mt. ve 252 adrese kadar genişletilebilmektedir.
FDCIO224, 4IN4OUT modülü sadece 0,75mA. akım tüketir.
FT2011-A1 tekrarlama panelini adresli ekipman gibi çevrime dahil edebilirsiniz.

1-CNET LOOP KARTLARI YUVASI

2- AKÜLER

3-GENİŞLEME KARTLARI (2 LOOP) (Adres sayısı aynı kalmakla birlikte çevrim sayısı iki kadar artar)

4-NETWORK KARTLARI

5-RS485 KARTI

6-RS232 YUVASI

7-DIN RAYI (MODÜLLER İÇİN)

FCL2001-A1, 4 loop 252 adres kapasiteli çevrim kartıdır. Her bir yuvaya 252’yi geçmemek kaydıyla adres tanımlanabilir. 4 çevrimin toplamı 252 adresi geçmemelidir.

FCnet / C-WEB kümesindeki bir tekrarlayıcıdır. Sistem BUS aralığının uzatılması için kullanılır.

İki panel arası 1000mt. olabiliyorken, FN2002-A1 modülü ile bu mesafe 1000mt. kadar arttırılarak toplamda 2000mt.’ye uzatılabilmektedir.

Dört adımda doğru paneli tasarlamak ister misiniz?

1-Ekipmanlarınızı loop bazında girin.

2-Kullanılacak kablo kesitinin değer karşılıklarını girin. (Örn; 1,5mm² karşılığı 24,6 Ohm/Km ve 120nF/Km’dir)

3-Looplardaki toplam ekipman sayısının 252’yi geçmediğini teyit edin. (Örnekte CNET kartının 2 slotu kullanılmıştır. 4 slotu kullanılırsa 252 adres sayısının geçilmediği yine teyit edilmelidir)

4-Kablo kesiti ve ekipmanlar girildiğinde, loop’un yaklaşık metrajı verilmektedir.

Fiberoptik kablolama da single mode 40km. multi mode 2km veri aktarımına imkan sağlar.

En fazla 32 yangın paneli ile bir network ağı oluşturulabilir.
Bu network ağı, bir kontrol yazılımı ile kontrol edilecekse yangın paneli sayısı küme başına 16 ile sınırlıdır. Enfazla 14 küme ile yapılabiliyor.
Kablo tipi ve konfigürasyona bağlı olarak iki panel arası en fazla 1000mt. olabilir.
